在智能手機OLED屏、電動汽車電池的精密構造中，狹縫塗布技術如同“微米級工匠”，將液體材料精準轉化為均勻薄膜，支撐起高端製造的核心功能。這項看似小眾的工藝，憑借極致的厚度控製能力，成為新能源、顯示、半導體領域不可或缺的關鍵技術。

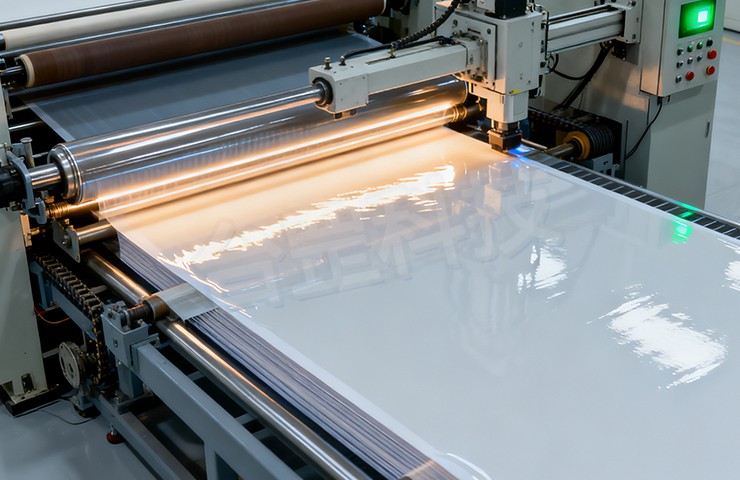

 一、技術原理：三重協同的精準成膜
狹縫塗布的核心是“預計量控製”，通過穩定供料、精準擠壓、同步成膜三步實現薄膜蛻變。供料係統以±0.1%的流量精度輸送塗布液，避免流量波動導致厚度偏差；模頭微米級狹縫（最小300納米，僅頭發絲1/200）確保流體均勻擠出，特殊流道設計解決“中間厚、兩邊薄”難題；基材移動速度與擠出流量嚴格匹配，結合核心公式“濕膜厚度=流體流量/（塗布寬度×塗布速度）”，實現微米級精度控製，無需機械調節即可適配大規模生產。

 二、關鍵參數：四大核心定義塗布窗口
塗布質量取決於“塗布窗口”的把控，由四大參數決定：塗布速度（10-30米/分鍾）與流量需精準匹配，波動超±0.1%即引發缺陷；0.3-300微米的狹縫間隙，直線度誤差需<2μm/m，否則厚度偏差可達5%；流體粘度、表麵張力直接影響塗層平整度，非牛頓流體需動態調整參數；模頭流道設計與4-5點鍾安裝角度，避免漏液與液膜偏移。以鋰電池正極塗布為例，參數波動需壓縮至極致，才能將鋁箔塗層厚度誤差控製在±0.8微米內。

 三、設備核心：模頭與墊片的技術突破
模頭是狹縫塗布的“心髒”，平模頭適配1米內普通薄膜，衣架形模頭滿足3米以上寬幅產品（如OLED電視麵板），微狹縫模頭則專攻0.1微米級超薄膜（如AR眼鏡光波導塗層）。新型弧形墊片革新性解決邊緣效應，將塗層均勻性提升至±2%以內，減少5%-10%的材料浪費，徹底替代傳統直角墊片。

 四、應用領域：滲透高端製造全場景
在新能源領域，鋰電池正負極塗布誤差<±0.8微米，可提升2%能量密度；光伏玻璃150納米減反射膜，使發電效率提升3.5%。顯示領域中，OLED屏5微米硬化層經得起10萬次折疊，AR眼鏡2微米增透膜確保畫麵無失真。此外，半導體芯片的納米級光刻膠塗布、醫用敷料的均勻藥物塗層，均依賴其精準控製能力。

關鍵詞：東莞市台台罡科技有限公司，金字塔砂帶塗布機
 五、創新與趨勢：邁向更精密智能
針對針孔、條紋等缺陷，在線除泡係統、AI參數自調整係統精準破解；CFD流場模擬將模頭設計周期縮短30%，數字孿生技術使良率提升至99%以上。未來，狹縫塗布將向3米以上寬幅、100納米超薄方向突破，雙麵同步塗布技術可提升50%效率，AI驅動的智能化生產與綠色製造，將進一步鞏固其在高端製造中的核心地位。
